一、室内自循环一体机设计原理：

室内自循环一体机处理烟尘置换通风是一种新的通风方式。这种送风方式与传统的混合通风方式相比较优势明显，可保持室内工作区得到较高的空气质量。该套室内自循环一体机设计为下送上排的通风方式，焊接车间内产生的含烟尘气流通过室内自循环一体机设备顶部吸风口进入室内循环一体机，再经过室内自循环一体机内部过滤滤芯高效净化处理，经净化后的空气通过设备下部送风口送回车间内部，形成车间内部空气的净化，既能保障车间空气质量，又能避免车间温度流失，尤其在夏季及冬季可造成不必要的资源浪费，节省近40%能耗。

室内循环一体机开启时置换通风将保持低速在房间下部送风，气流以类似层流的活塞流的状态缓慢向上移动直至到达一定高度，这时受受热源和顶板的影响会发生紊流现象，产生紊流区。

气流产生热力分层现象将出现两个区域：下部单向流动区和上部混合区。空气温度场和浓度场在这两个区域有非常明显的不同特性，下部单向流动区存在一明显垂直温度梯度和浓度梯度，而上部紊流混合区温度场和浓度场则比较均匀。

二、室内自循环一体机工艺流程：

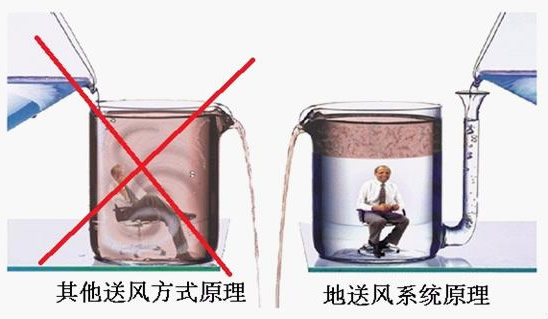

室内自循环一体机是将新鲜空气直接进入工作区，并在地面上形成一层较薄的空气层。空气层是由较凉的新鲜空气扩散而成。室内的热源（人员及设备）产生向上的对流气流。新鲜空气由于热源的浮力作用使其向室内上部流动并引成室内空气运动的主导气流。排风口设置在设备的顶部，并将污染空气吸入设备内部。室内自循环一体机的送风速度约为＜0.5m/s左右。送风的动量很低以致对室内主导气流无任何实际的影响。较凉的新鲜空气犹如倒水般地扩散到整个室内地面并引成空气湖。热源引起的热对流气流使室内产生垂直的温度梯度。在这种情况下排风的空气温度高于室内工作温度。由此可见置换通风的主导气流是由室内热源所控制。
